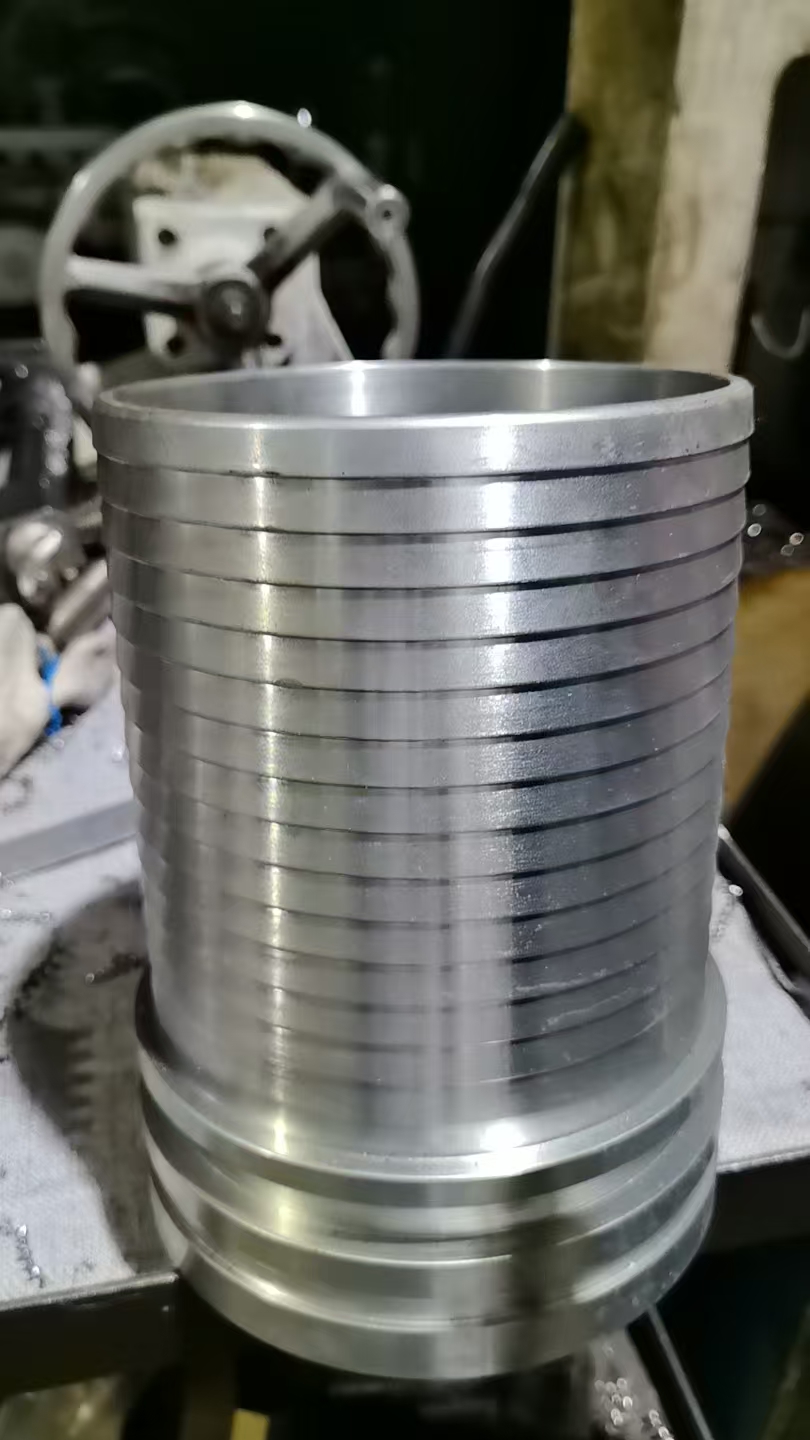

本品为液压管路配套扣压式套筒（外套），主要用于高压橡胶软管、钢丝编织胶管、大口径波纹管、盾构注浆软管端部扣压装配，与接头芯子配合，通过压管设备挤压锁紧胶管，形成高强度密封连接，广泛应用工程机械、盾构设备、液压系统、泥浆输送管路。
结构设计亮点
- 外壁环形加密凹槽设计筒身加工多道均匀环形槽，扣压时产生均匀形变，牢牢咬合软管外层橡胶 / 编织层，增大夹持摩擦力，有效防止高压工况下胶管拔脱、渗漏。
- 精密数控一体车削成型内外圆同轴度高，筒壁厚度均匀，扣压受力均衡，不易出现局部开裂、变形不均；管口倒角处理，装配时不会割伤软管外皮。
- 底部加厚限位台阶尾部一体成型限位凸台，装配时精准定位胶管插入深度，避免装不到位、长短不一，保障每一根管路扣压质量统一。
材质与工艺
- 常用材质：45# 碳钢、40Cr 合金钢材；防腐需求可选 304/316 不锈钢
- 表面处理：发黑、镀锌、抛光防锈处理可选
- 热处理：可调质提升韧性，扣压不易断裂，抗冲击、耐反复高压脉动冲击
核心优势
✅ 环形沟槽咬合稳固，高压下防脱管、防泄漏✅ 一体机加工，壁厚均匀，扣压形变一致性好✅ 限位台阶定位精准，降低装配失误率✅ 支持非标尺寸定制：内径、长度、槽距、槽数量按需加工✅ 适配大口径高压胶管、注浆软管、排水波纹管
适用场景
- 盾构机注浆管路、混凝土泵送软管总成
- 挖掘机、起重机等工程机械高压液压管路
- 矿山泥浆输送、污水处理柔性管道接头
- 大型液压站、港口设备大流量胶管总成
配套说明
搭配接头内芯共同使用，将胶管套在内芯外部，再套上本套筒，通过压管机径向挤压套筒，使套筒、胶管、内芯紧密结合，实现承压密封。
