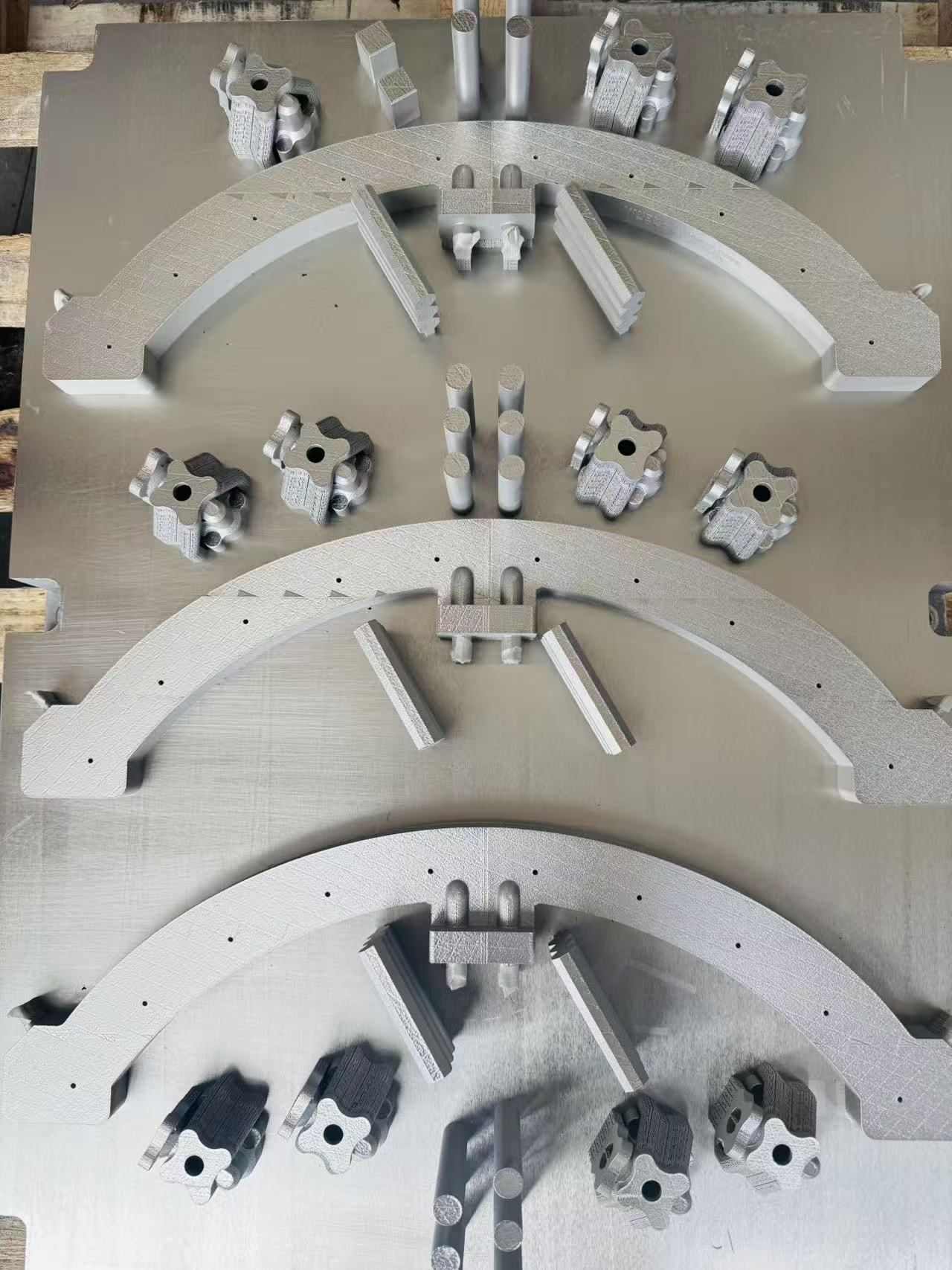

结构与功能解析
主体底座
采用铝合金加工而成，是整个工装的基准平台，保证了长期使用的稳定性与平面度，是所有定位、检测结构的载体。
弧形仿形轮廓
图中三层弧形结构，是按照被测零件的理论轮廓数据加工的仿形面。它可以用来快速比对零件的轮廓度、弧度是否符合设计要求。
定位与检测单元
星形 / 梅花状零件：是定位 / 压紧机构，通过孔位或特征面固定零件，保证检测位置的一致性。
圆柱 / 块状结构：是检测销 / 检测块，用于检测零件上孔位、凸台的位置度、尺寸精度。
斜向 / 对称布置的金属块：是断面样板 / 间隙检测块，用于检查零件边缘的面差、段差是否合格。
用途与特点
核心用途：替代三坐标测量仪，实现大批量生产中的快速、低成本质检，提升生产节拍。
高精度：整体结构按主机厂标准设计，能保证微米级的检测精度，是汽车零部件质量控制的关键工装。
多工位设计：三层弧形结构说明这是多规格 / 多车型共用的检具，可兼容不同尺寸的同类型零件，降低企业工装成本。
